人形机器人髋关节/膝关节电机怎么选？
结论先行：对 50–80 kg 级全尺寸人形机器人，髋、膝关节的峰值扭矩需求通常在 100–150 N·m 以上（覆盖起立、爬楼、跳跃等工况），额定扭矩则需覆盖站立保持与步行摆动的持续负载。 腿部承力关节是整机选型的第一道关口——选小了站不起来，选大了整腿超重。本文给出按关节部位匹配扭矩的对照表、可复用的选型方法和一个爬楼工况的估算示例。
关节部位 → 扭矩需求 → 选型对照表
| 关节部位 | 典型峰值扭矩需求 | 推荐型号（峰值扭矩） |
|---|---|---|
| 髋 pitch（前后摆） | 100–150 N·m 以上 | BXI8515-19（150 N·m） |
| 髋 roll（侧摆） | 80–150 N·m | BXI8515-19（150 N·m） |
| 髋 yaw（旋转） | 30–60 N·m | BXI7010-19（50 N·m） |
| 膝 | 100–150 N·m 以上 | BXI8515-19（150 N·m） |
| 踝 | 30–60 N·m | BXI7010-19（50 N·m） |
| 肩 | 30–50 N·m | BXI7010-19（50 N·m） |
| 肘 | 20–50 N·m | BXI7010-19（50 N·m） |
| 腕 / 头颈 / 轻负载 | 10–35 N·m | BXI5018-19（35 N·m）/ BXI5014-19（25 N·m） |
扭矩区间为 50–80 kg 级整机的工程经验值，实际需求随整机质量、连杆长度与步态而变化。四款型号的完整参数见关节电机产品页。
选型方法：五个维度
1. 额定扭矩管连续，峰值扭矩管瞬态。 站立保持、匀速步行摆动等连续工况必须落在额定扭矩内（BXI8515-19 为 40 N·m）；起立、爬楼蹬伸、落地缓冲等瞬态冲击交给峰值扭矩（150 N·m）。常见误区是"按峰值需求选额定"——想让电机连续输出 150 N·m，机座尺寸大约要再上两档，重量翻倍、成本数倍，整腿惯量也随之失控。反过来只看峰值忽视额定，则会在长时间站立时过热降额。

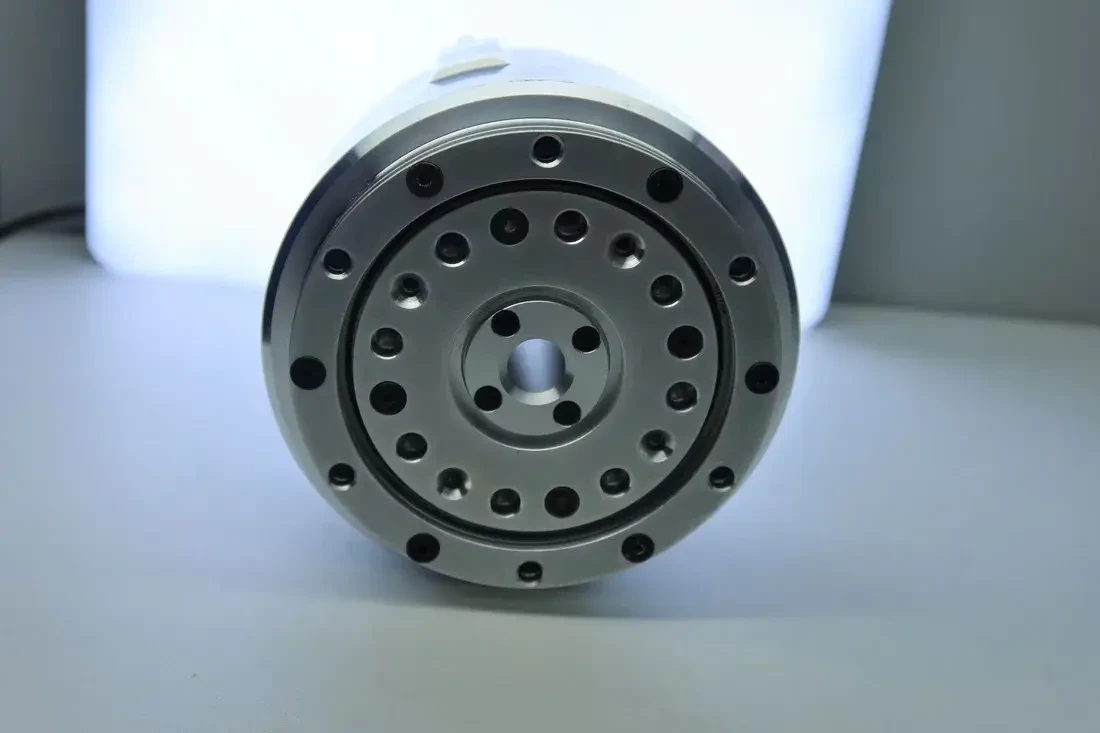

2. 扭矩密度（N·m/kg）决定整腿重量。 腿部电机自身也是负载：BXI8515-19 以 1.4 kg 输出 150 N·m 峰值，峰值扭矩密度约 107 N·m/kg。同等扭矩下更轻的电机，直接压低腿部摆动惯量和整机能耗。
3. 减速比影响反驱性。 准直驱（QDD）方案使用 19.5 这类较低减速比行星减速器，可降低反驱阻力，并通过校准后的电机模型和相电流估算输出扭矩。高减速比谐波方案通常反驱阻力更大，在强调动态冲击和柔顺控制的腿部关节中往往不占优。
4. 双绝对值编码器与中空走线。 双绝对值编码器（输入端磁式 + 输出端电感式）直接测量输出端真实角度，上电免归零——31 个关节的整机每次开机逐一回零是不可接受的。10 mm 中空孔径让腿部动力线与传感线从关节轴心穿过，避免外部线缆在髋关节大范围摆动中疲劳折断。
5. 电流与电压预算。 BXI8515-19 峰值相电流 90 A、母线电压 24–48 V，按 48 V 系统计，每个髋/膝关节的驱动与电源要按 90 A 级瞬态放电预留余量；双腿 8 个大关节同时蹬伸时的母线峰值电流，是电池与配电设计的硬约束。
爬楼/起立工况估算示例
做个量级估算：70 kg 整机单腿支撑爬楼，质心在膝关节前方的水平力臂约 0.2 m（深蹲起立时更大），膝关节需求扭矩约为：
τ ≈ m × g × d = 70 kg × 9.8 m/s² × 0.2 m ≈ 137 N·m
这只是准静态近似，加上加速度项后瞬态需求还会上浮——这正是髋/膝峰值扭矩要按 150 N·m 级预算的原因。步行摆动与站立保持的持续扭矩通常在 20–40 N·m 量级，落在 BXI8515-19 的 40 N·m 额定扭矩内。
常见问题
人形机器人膝关节需要多大扭矩？ 50–80 kg 级整机，膝关节峰值扭矩通常需 100–150 N·m 以上（爬楼、起立工况），持续扭矩 20–40 N·m 量级；BXI8515-19（额定 40 N·m / 峰值 150 N·m）即按此工况设计。
髋关节用谐波减速还是行星减速？ 腿部关节优先低减速比行星方案（QDD）：反驱性好、耐冲击，落地缓冲可用力控实现；谐波 100:1 反驱阻力大、柔轮怕冲击，更适合机械臂。
为什么腿部关节常选 QDD（准直驱）？ 低减速比有利于反驱，并可在完成摩擦、减速器效率和电机转矩常数标定后，通过相电流估算输出扭矩。部分关节力控可以不配置专用关节扭矩传感器，但高精度接触测量和安全关键应用仍应按需求配置足底或六维力传感器。
更完整的四款型号参数表与三步选型法，见《BXI 85/70/50 系列关节电机选型指南》；需要样机或选型支持，欢迎联系我们。
